Retraction TEST [Kalibrierung] - STL (Anleitung in Beschreibung)
Retraction [Einzugabstand] Kalibrierung
"Wie viel Retract [Einzugabstand] muss ich für meinen 3D Drucker im Slicer einstellen?"
Diese Frage hört man oft, doch eine allgemeine Antwort auf diese Frage gibt es leider nicht. Warum eigentlich nicht?
Der Retract-Wert [Einzugsabstand] beschreibt, wie weit der Extruder das Filament zurückschieben soll, sobald der Druckkopf eine Bewegung vornimmt, ohne dabei Filament zu extrudieren/fördern. Beispielsweise um von einer Turmspitze zur nächsten Turmspitze oder um vom ersten Bauteil auf dem Druckbett, zum nächsten Bauteil zu verfahren.
Mit der Retract Einstellung möchten wir grundsätzlich verhindern, dass während dieser Bewegung Material ungewollt aus der Druckdüse läuft und unschöne Fäden und Druckfehler [auch genannt "Blobbs"] am Bauteil entstehen.
Durch das leichte Zurückziehen [retracten] des Filamentes bis hin zur Druckdüse, wird der Druck in der Schmelzzone der Düse verringert (Achtung: es wird hierbei jedoch kein Unterdruck erzeugt). Durch den nun verringerten Druck in der Druckdüse, verringern wir den Ausfluss ungewollten Kunststoffes während unserer Leerfahrten des Druckkopfes.
Wie hilft uns nun dieser Test dabei, die optimale Retract [Einzugsabstand] für unseren 3D Drucker zu finden?
Vorerst definieren wir das Ziel:
Wir möchten den Retract Wert so klein wie möglich und so groß wie nötig ermitteln. Warum so klein wie möglich? Sobald wir den optimalen Retract Wert erreicht haben, bringt jede weitere Vergrößerung dieses Wertes nur Nachteile mit sich. Die Retract-Zeit erhöht sich unnötig, wodurch mehr Zeit bis zur eigentlichen Bewegung des Druckkopfes zur nächsten Position vergeht. Der gleiche Bereich unseres Filamentes wird unnötig oft von dem Extruderzahnrad "gepackt" und bewegt und unsere Druckzeit erhöht sich.
Zum Test:
- Wir wählen die zwei Türme mit einem Abstand zueinander von 20mm aus.
- Um uns einmal anzusehen, welche Auswirkung die Retract [Einzugsabstand] Einstellung auf unseren Druck hat, stellen wir diesen Wert [Einzugsabstand] im Slicing-Programm auf 0.0mm ein. (Die genauen Slicing Einstellungen für das Objekt sind weiter unten aufgeführt)
- Mit hoher Wahrscheinlichkeit sieht der gedruckte Turm aus wie ein Spinnennetz mit vielen "Pickeln", aber keine Sorge, dies wird in den folgenden Schritten behoben.
- Wir Drucken diesen Turm nun mit den selben Slicingeinstellungen wie zuvor, jedoch wird der Retract-Wert [Einzugsabstand] schrittweise immer weiter und mit jedem Druck erhöht. Bei einem Direktextruder starten wir Erfahrungswerten nach mit 0.5mm. Bei Bowden-Extrudern starten wir Erfahrungswerten nach mit 3.0mm. Bei Bowden-Extrudern ist dieser Wert stark abhängig von der Bowden Länge. So brauchen lange Bowden Extruder einen eher hohen, kurze Bowden Extruder einen eher kleineren Retract [Einzugsabstand] Wert.
- Nun drucken wir Turm um Turm und erhöhen stets den Retract Wert um 0.2mm. Es wird der Moment eintreffen, an dem sich das Druckbild der Türme nicht weiter verbessert. Beispiel Direktextruder: Keine Verbesserung des Druckbildes bei einem Retract-Wert von 1.4mm zu 1.6mm. Wir wählen hier also einen Retract-Wert von 1.4mm. Beispiel Bowdenextruder: Keine Verbesserung des Druckbildes bei einem Retract Wert von 3.6 mm zu 3.8mm. Wir wählen hier also einen Retract-Wert von 3.6mm.
- Glückwunsch! Mit ein wenig Fleißarbeit hast Du den optimalen Retract-Wert für deinen 3D Drucker gefunden.
Zusatz:
Warum gibt es Türme mit unterschiedlich großen Abständen?
Je größer der Abstand zwischen den Türmen ist, desto länger verfährt Dein Druckkopf von Turm A nach Turm B. Diese längere Verfahrdauer begünstigt das ungewollte Auslaufen des Filamentes in dieser Leerfahrt.
Mit den unterschiedlichen Abständen zwischen den Türmen kannst Du die Verfahrgeschwindigkeit Deines Drucker prüfen gegebenenfalls einstellen (erhöhen). Grundsätzlich gilt es die Mechanik Deines Drucker auszuschöpfen, jedoch nicht zu überlasten. Je schneller Du von Turm A zu Turm B verfährst, umso besser für dein Druckbild!
Wichtige Tipps!
Die Türme besitzen alle 5mm eine kleine Nut. So kannst Du diese Dateien auch optimal dazu nutzen, deine Drucktemperatur für dein jeweiliges Filament zu ermitteln. Hierfür beginnst Du mit der oberen Grenze der Drucktemperatur und verringerst diese mit zunehmender Höhe des Turmes. Wie Du dies im Slicing-Programm einstellst, findest du als Anleitung in diesem Video: -Klick-
Achtung:
"Weiche" Filamente bauen auf dem Weg vom Extruder bis hin zur Druckdüse mehr Spannung auf. So kann es sein, dass Du für diese Filamente den Retract-Wert [Einzugsabstand] nochmals leicht erhöhen musst.
Auch eine zu hohe Drucktemperatur kann Dich in die Irre führen. Aus diesem Grund ist eine Drucktemperatur-Ermittlung ebenfalls zwingend notwendig. Bei starken Fäden am Bauteil ist neben korrekter Retract-Ermittlung oft eine zu hohe Drucktemperatur dafür verantwortlich.
Abschließend wünsche ich Dir nun viel Spaß beim Ermitteln des Retract-Wertes Deines 3D Druckers und beglückwünsche Dich zu einem weiteren Baustein hin zu schönen 3D-Druck Objekten 🙂.
Vielen Dank für Deine Unterstützung ❤️
Slicing Einstellungen:
Schichthöhe: 0.16mm
Anzahl Wandlinien: 2
Druckbetthaftung: keine
Druckgeschwindigkeit: 40-60mm/s
Fülldichte: 35%
Bauteilkühlung: Je nach Kunststoff 20-100% (ABS/PETG/PLA)
Lieferumfang:

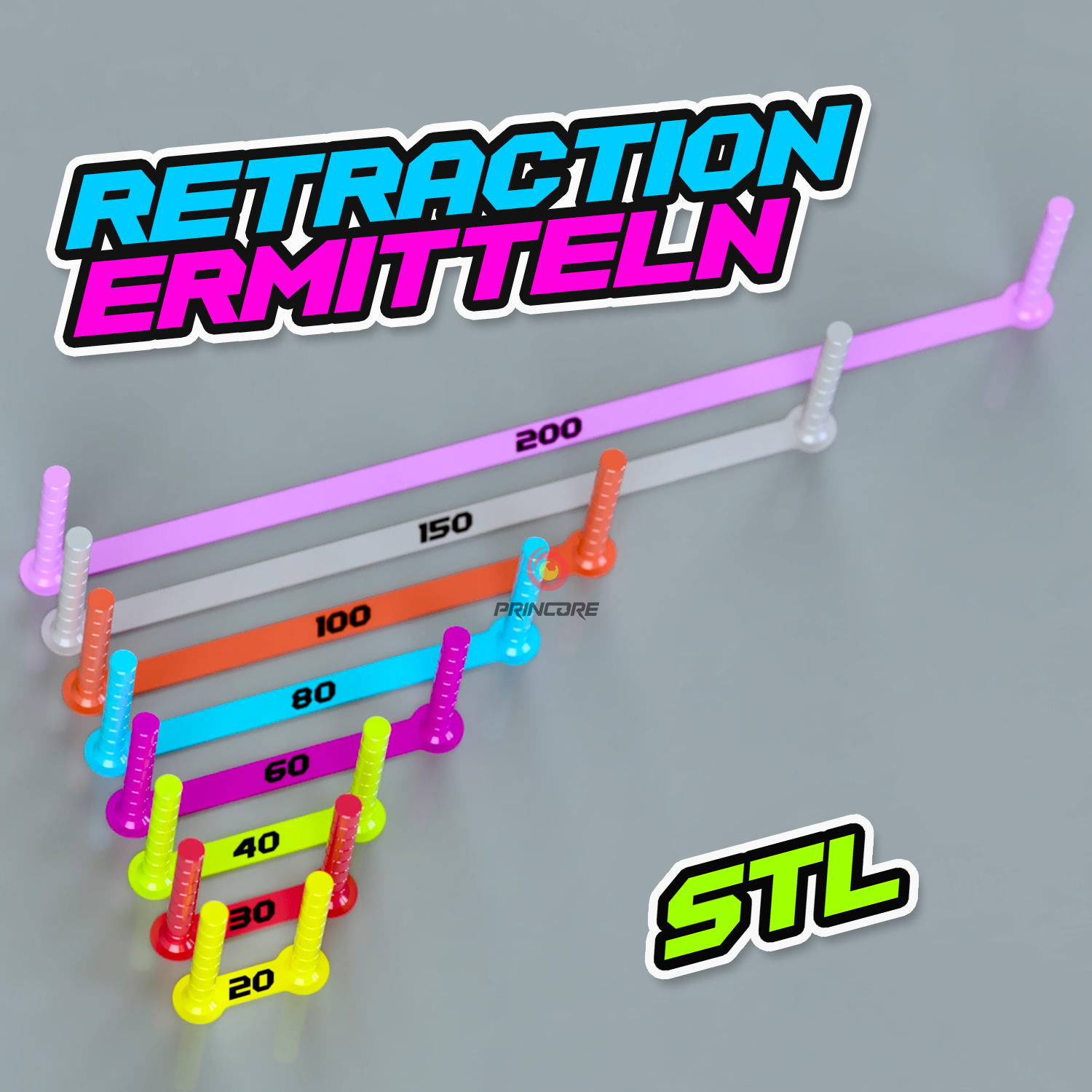

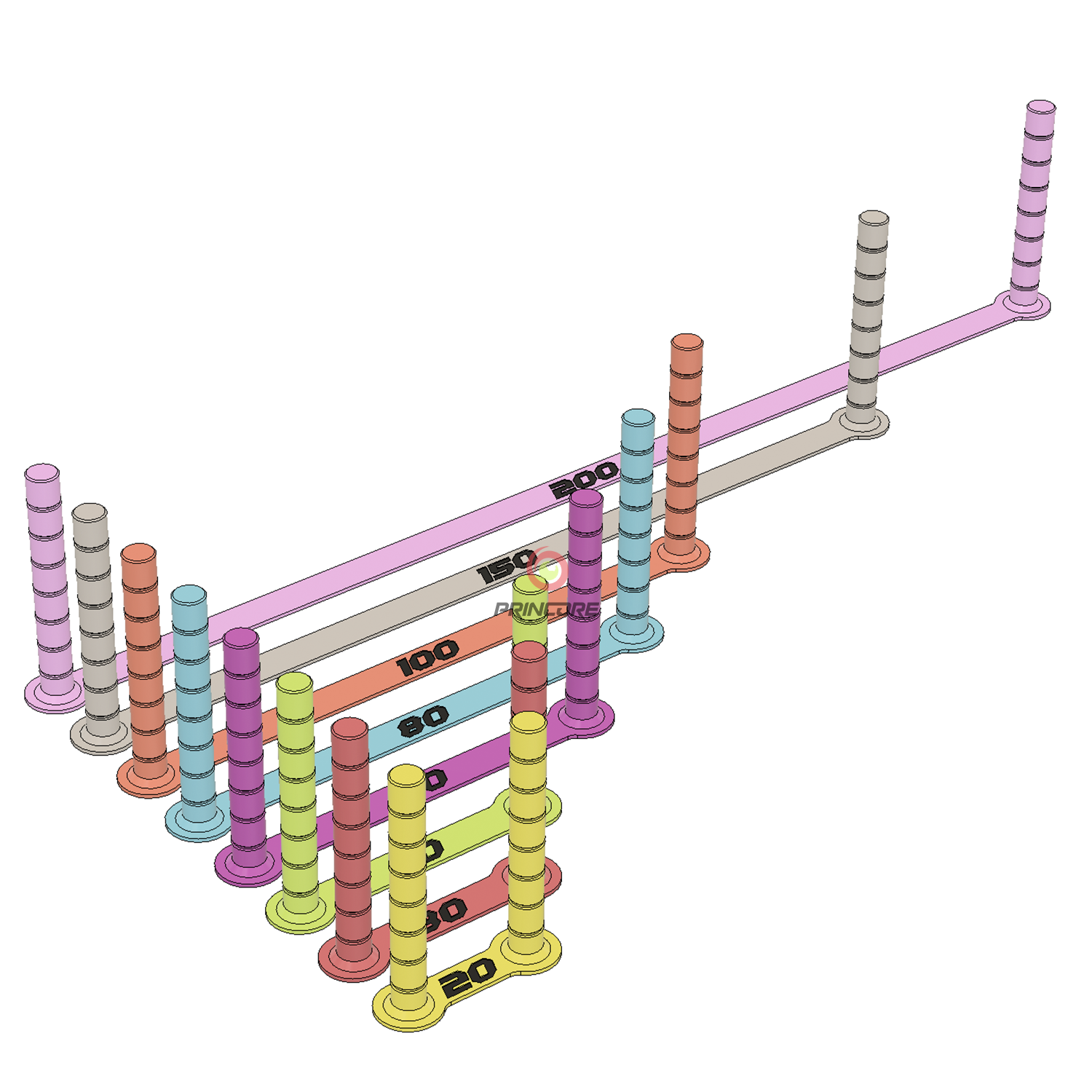

- STL Download: 8 Dateien, Türme mit einem Abstand von 20-200mm
